游戏Turing Complete与数字电路
基础逻辑

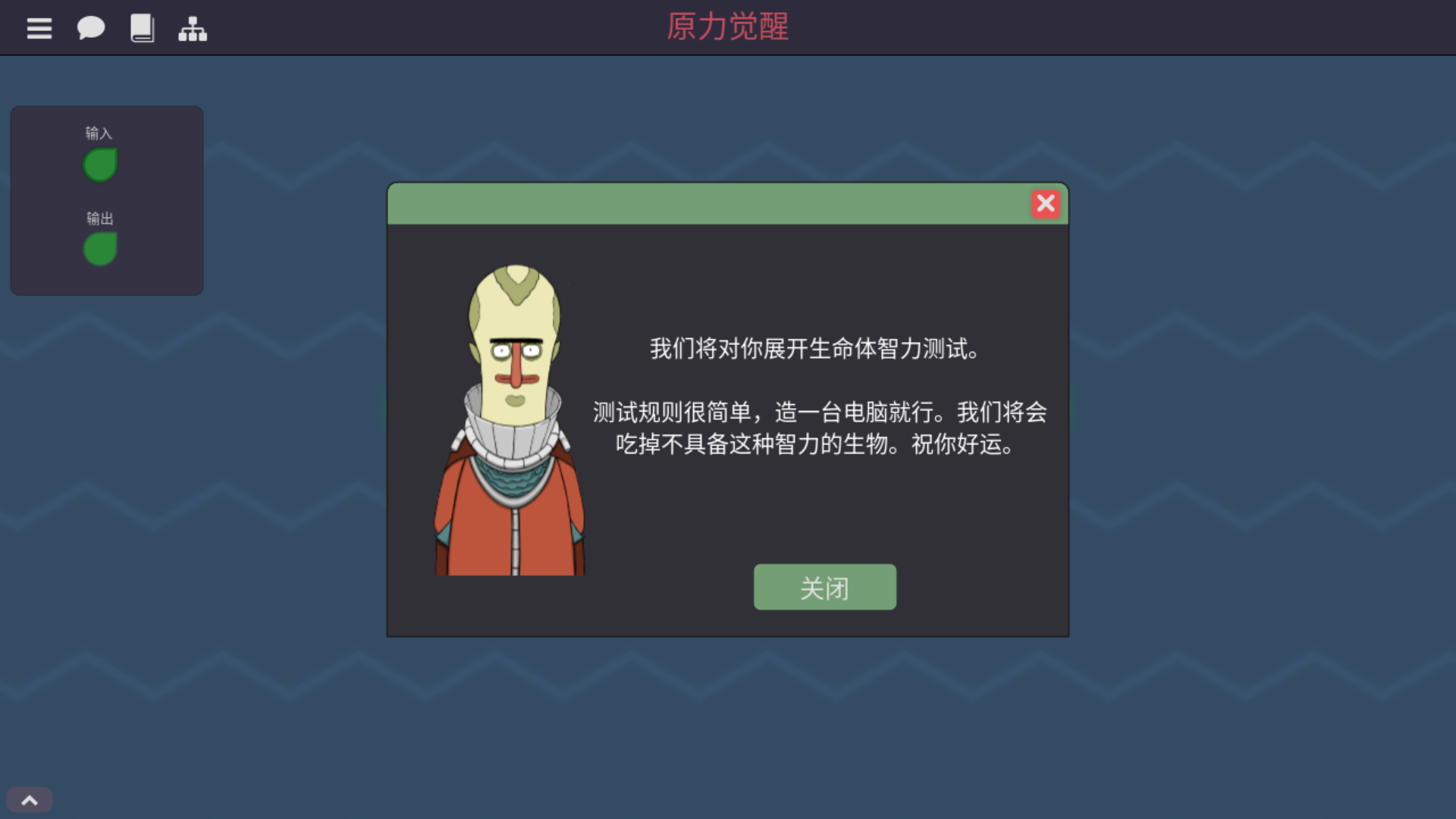

1 原力觉醒

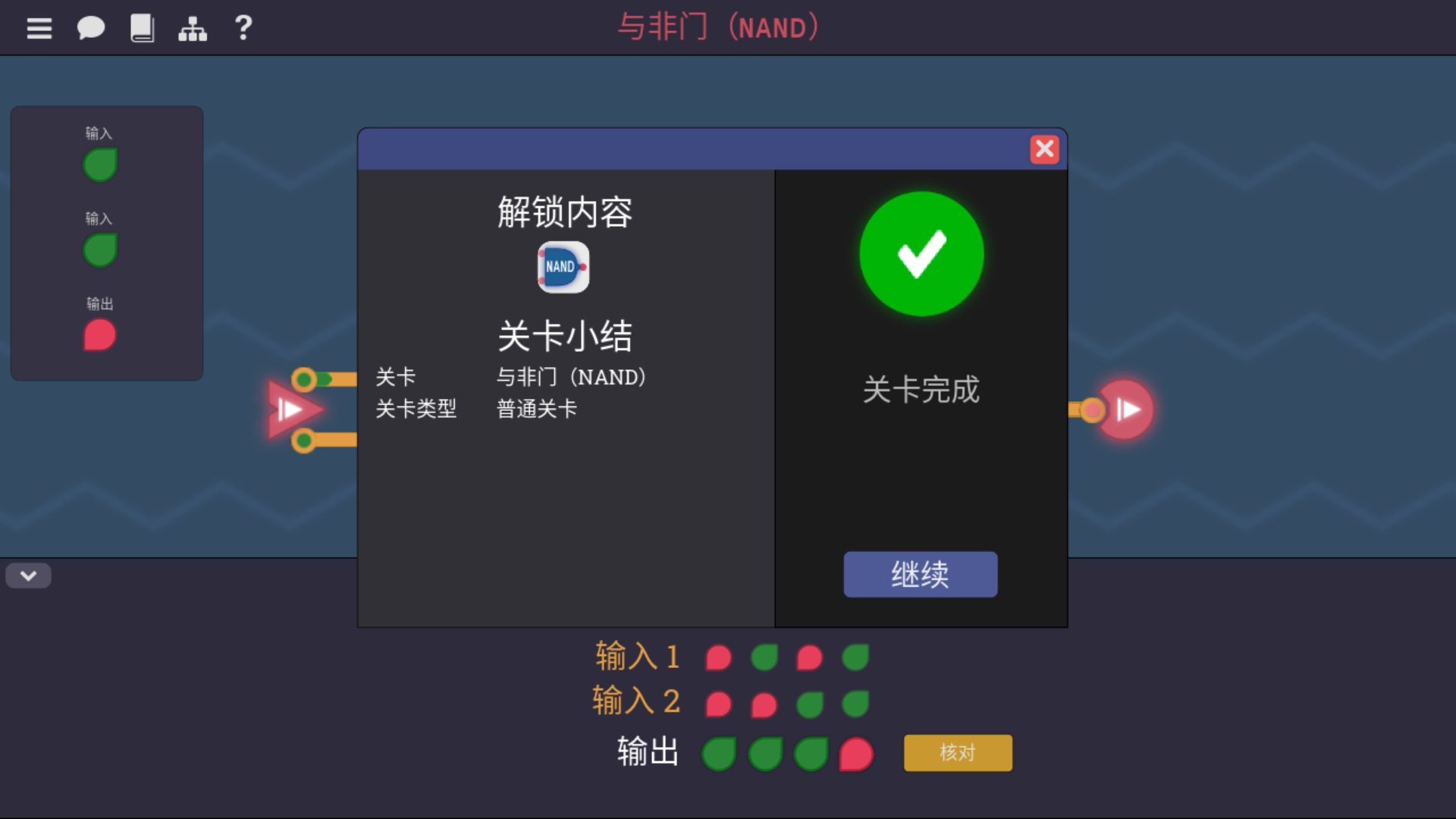

2 与非门

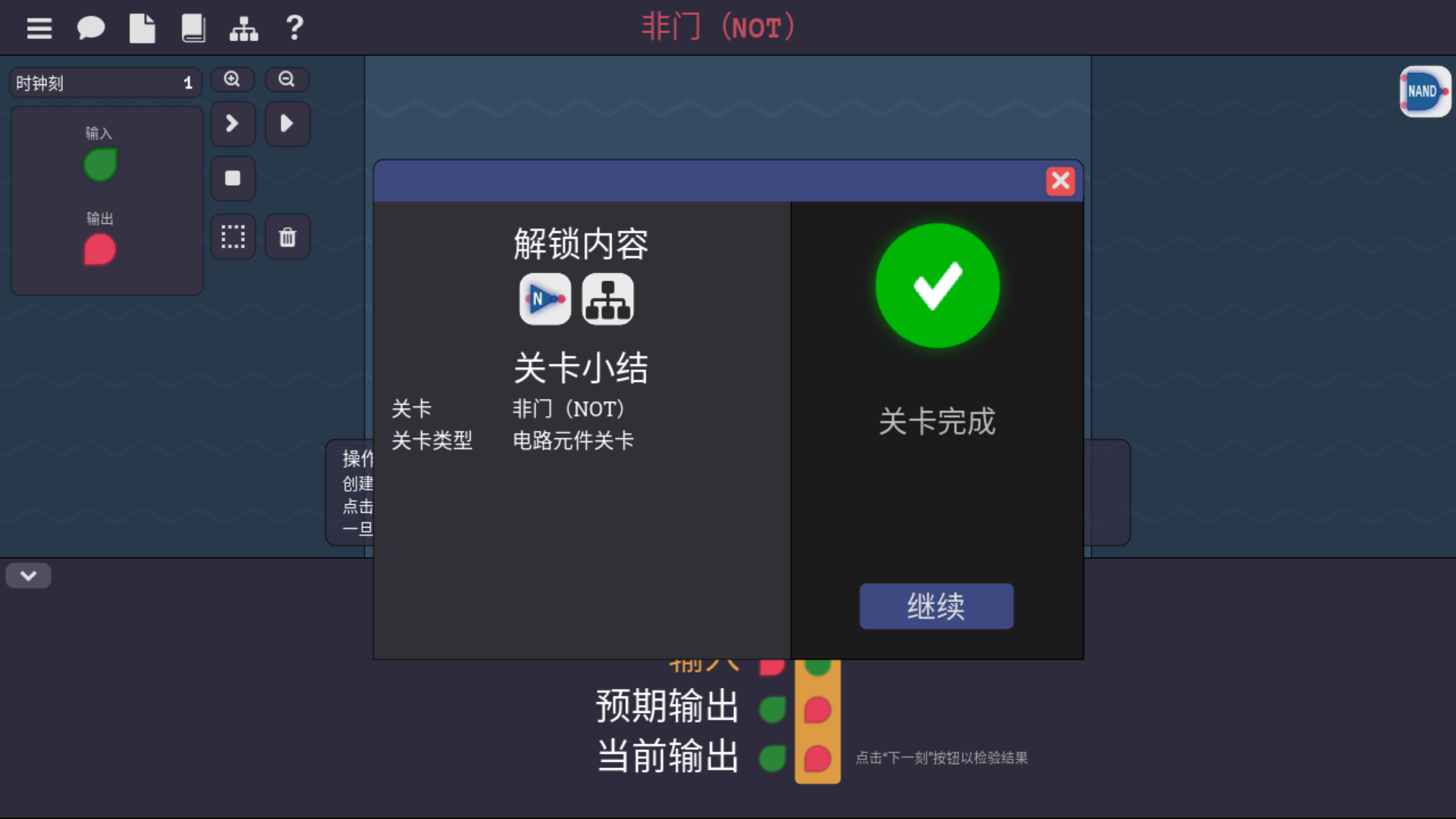

3 非门

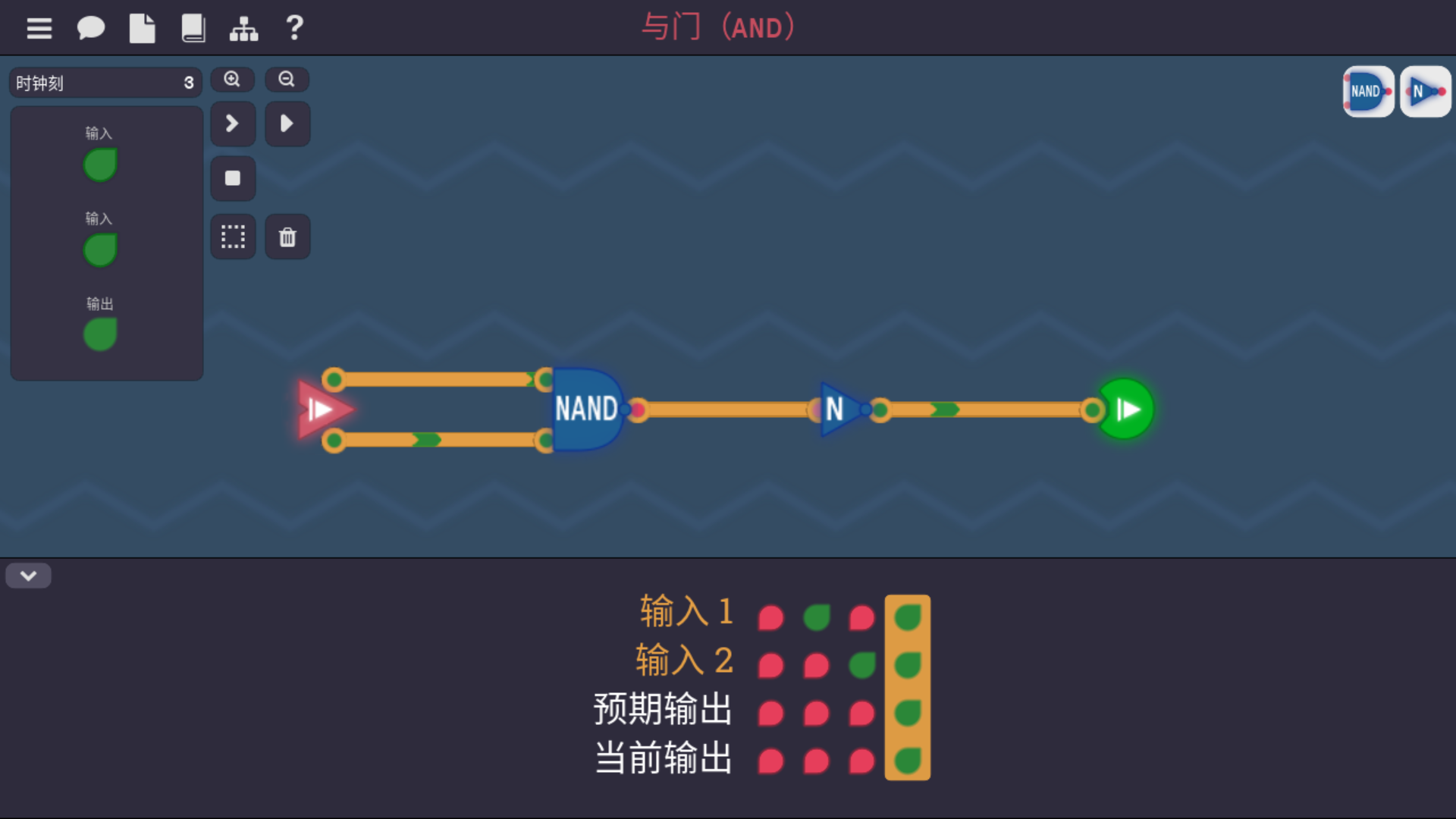

4-1 与门

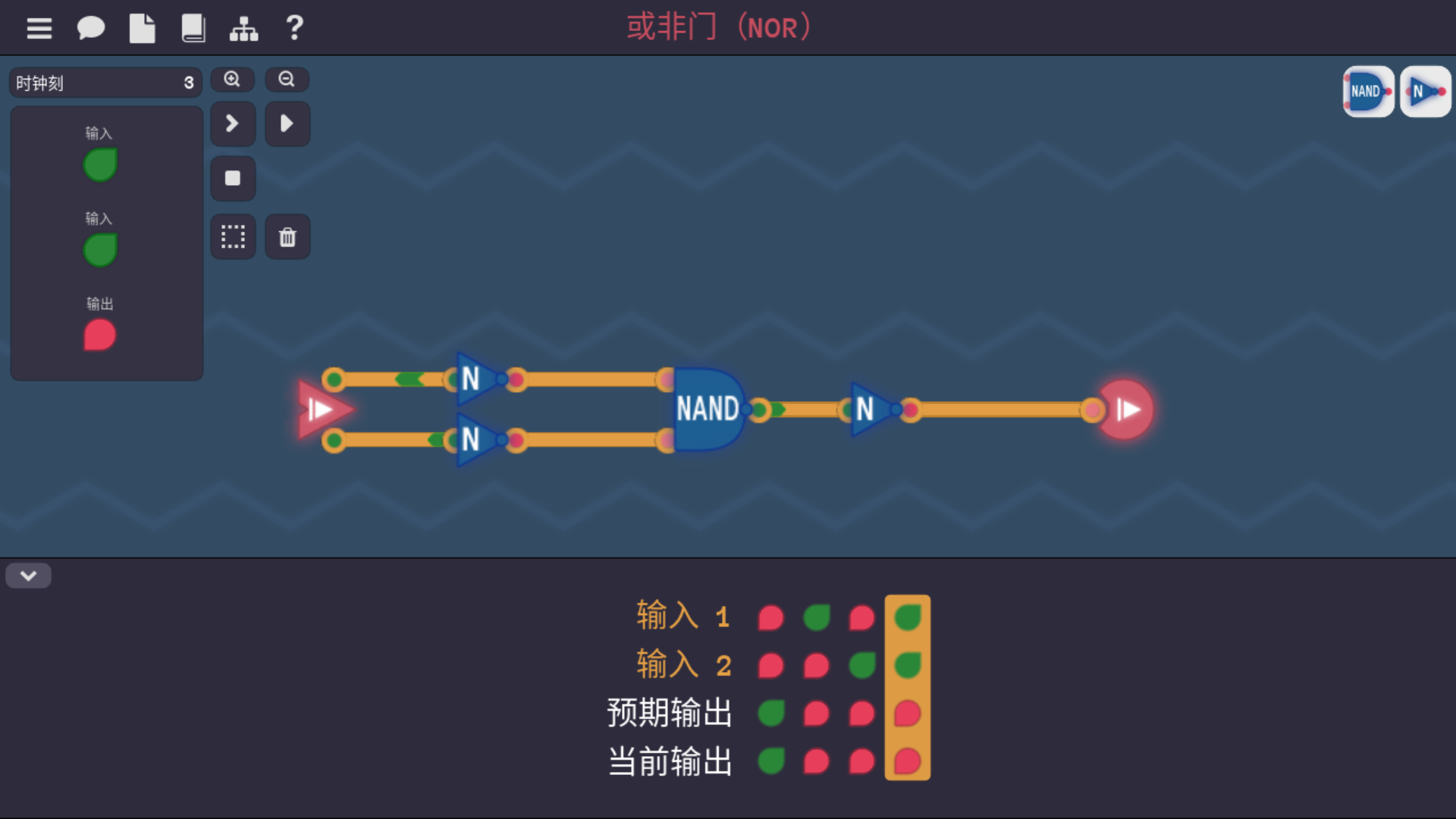

4-2 或非门

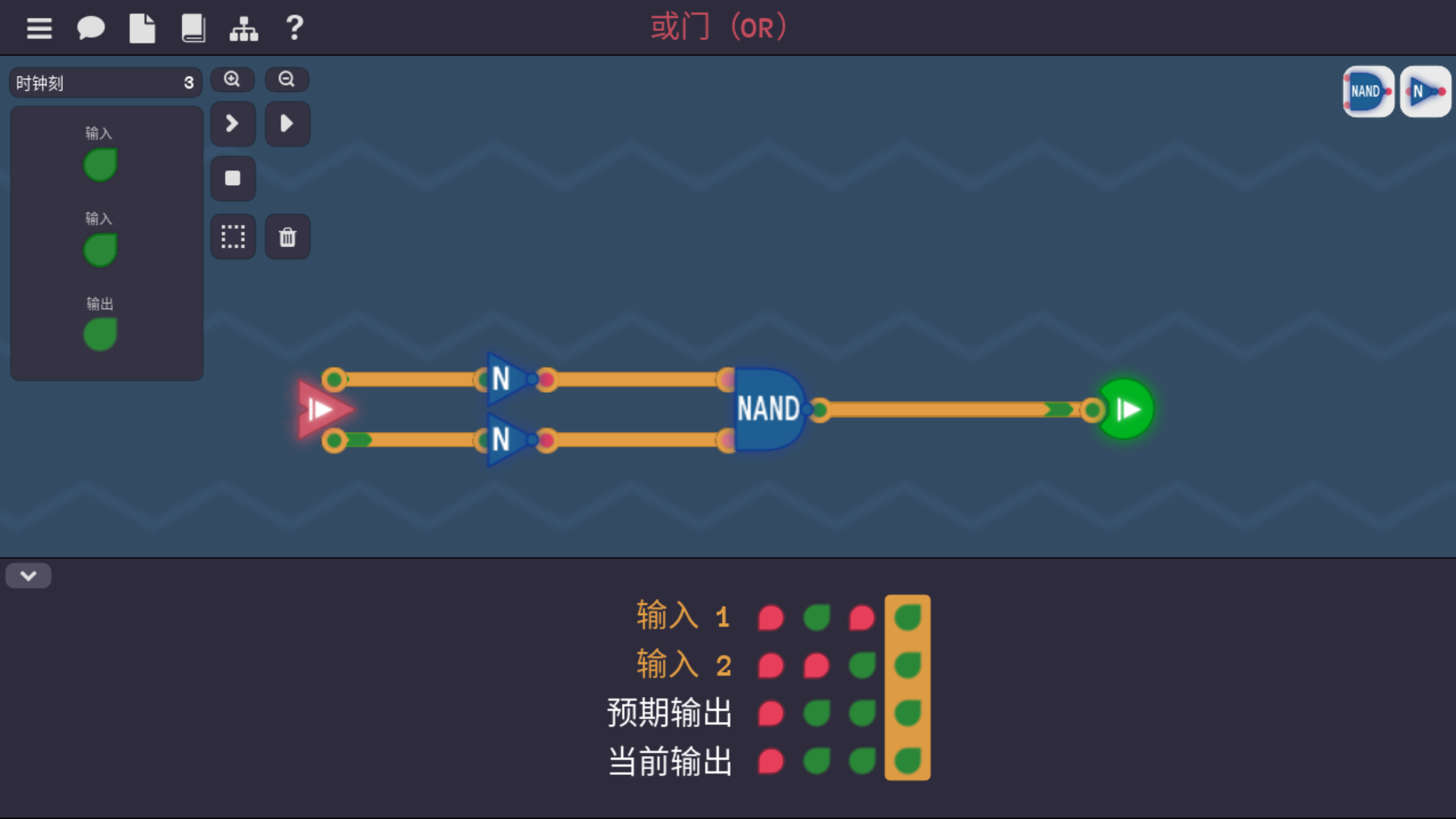

4-3 或门

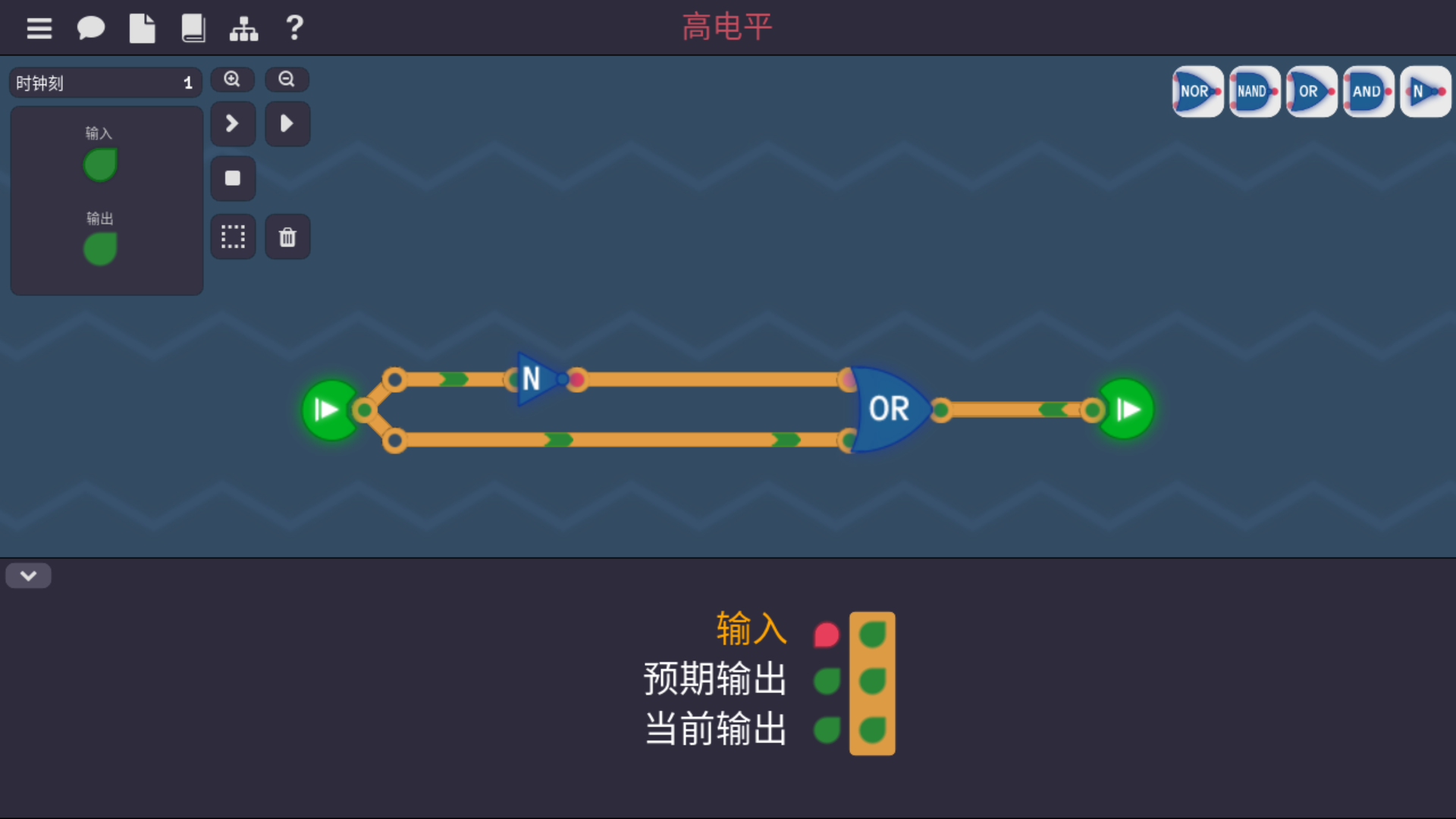

5 高电平

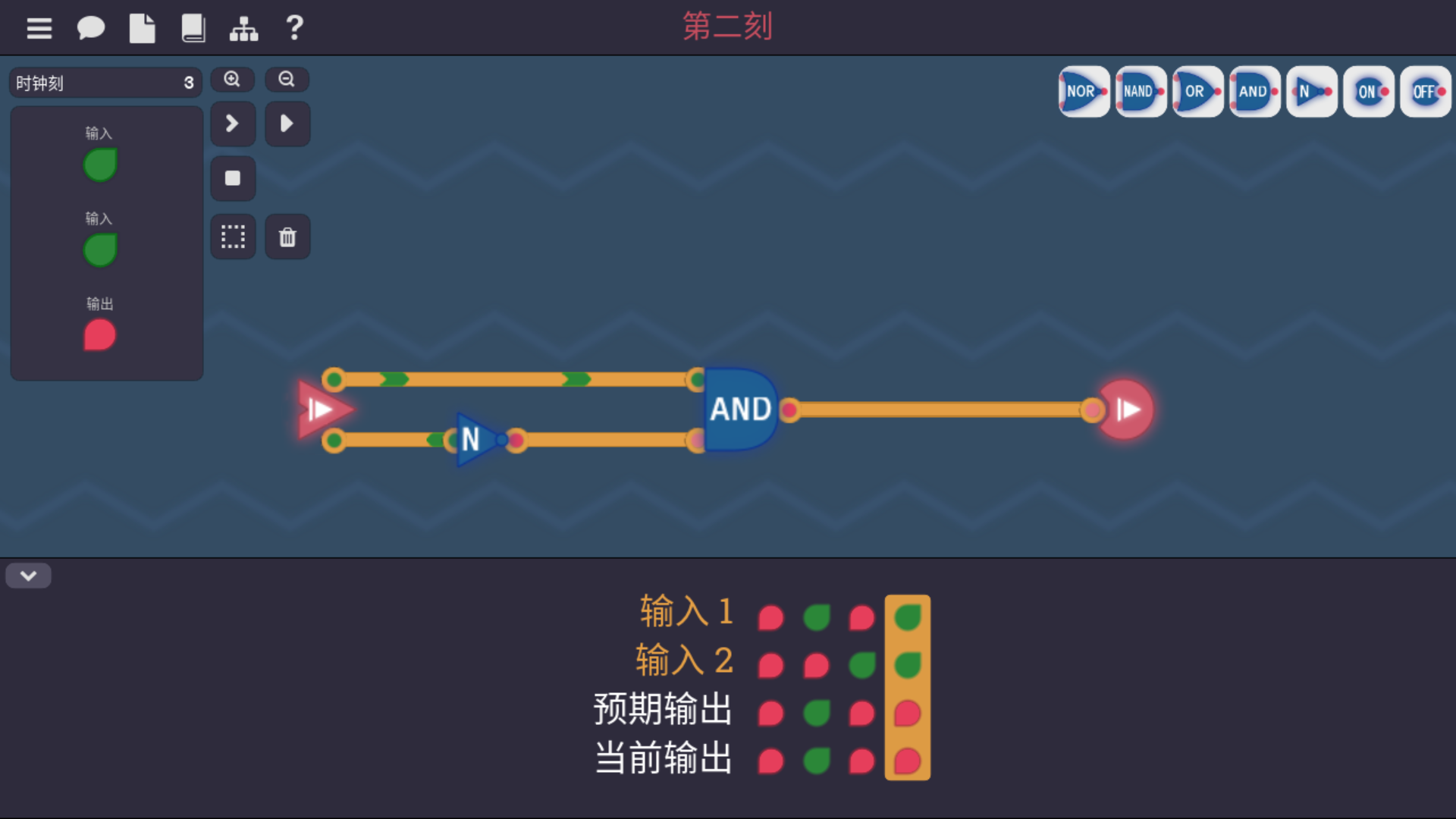

6 第二刻

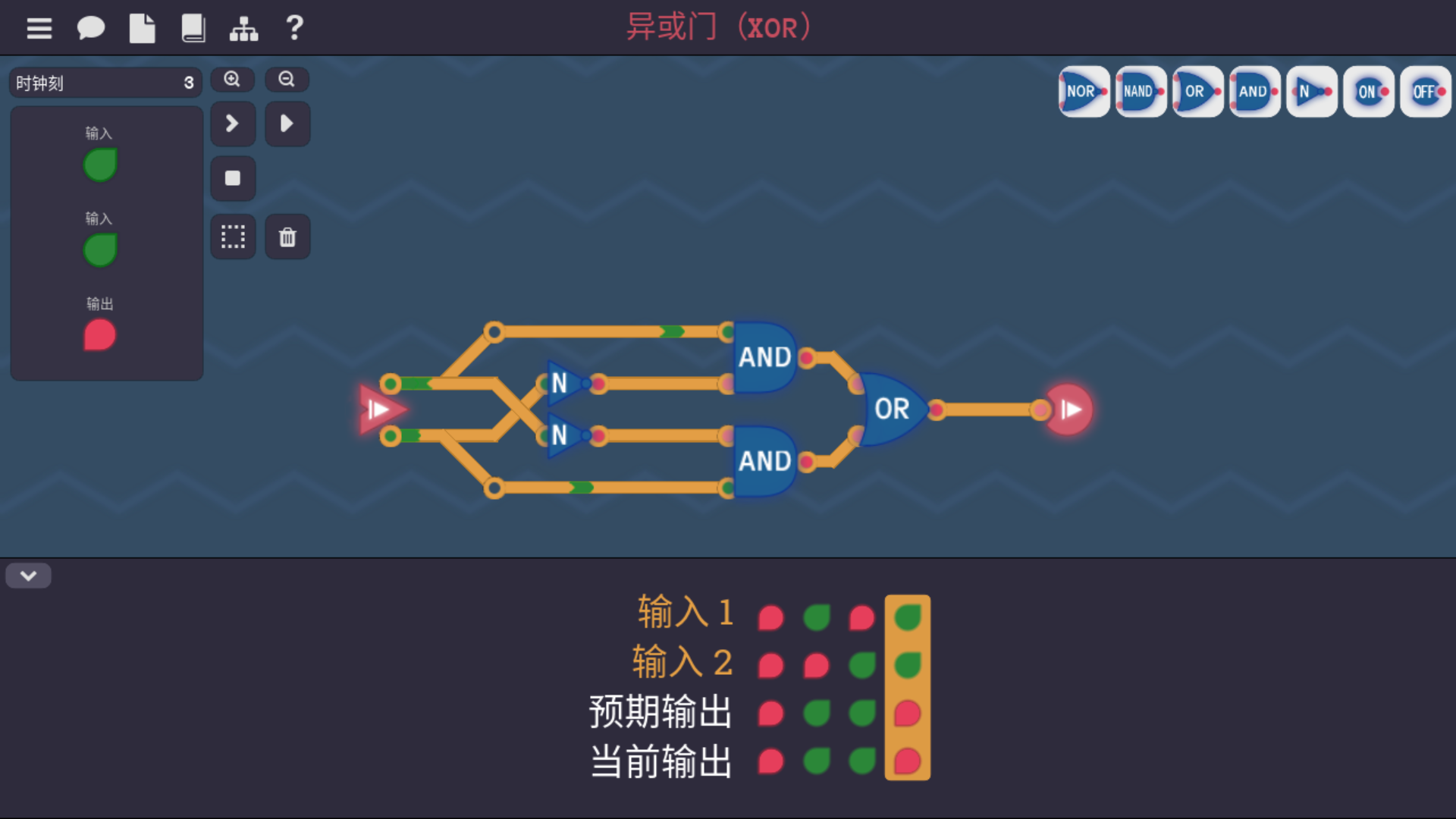

7 异或门

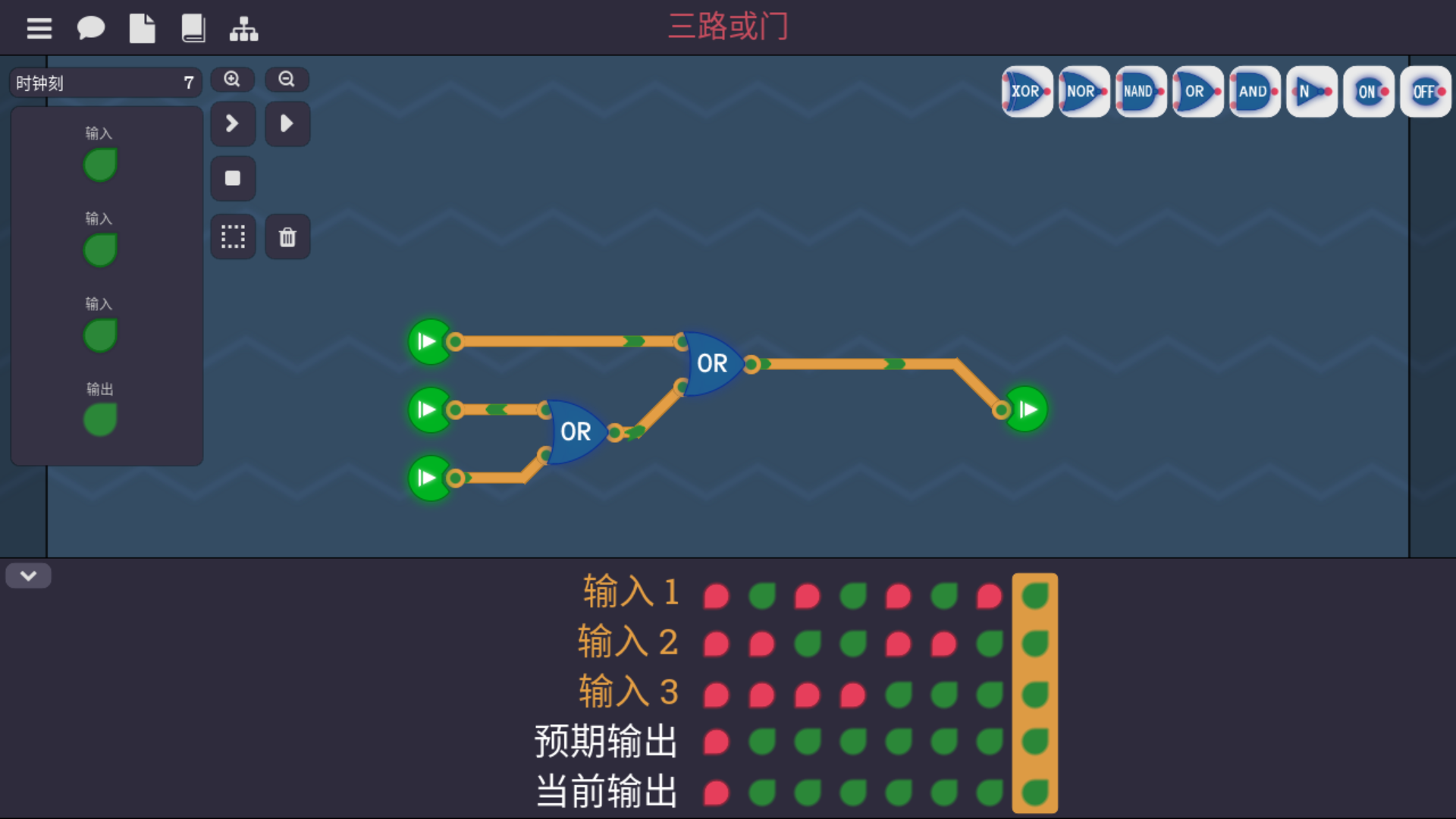

8-1 三输入或门

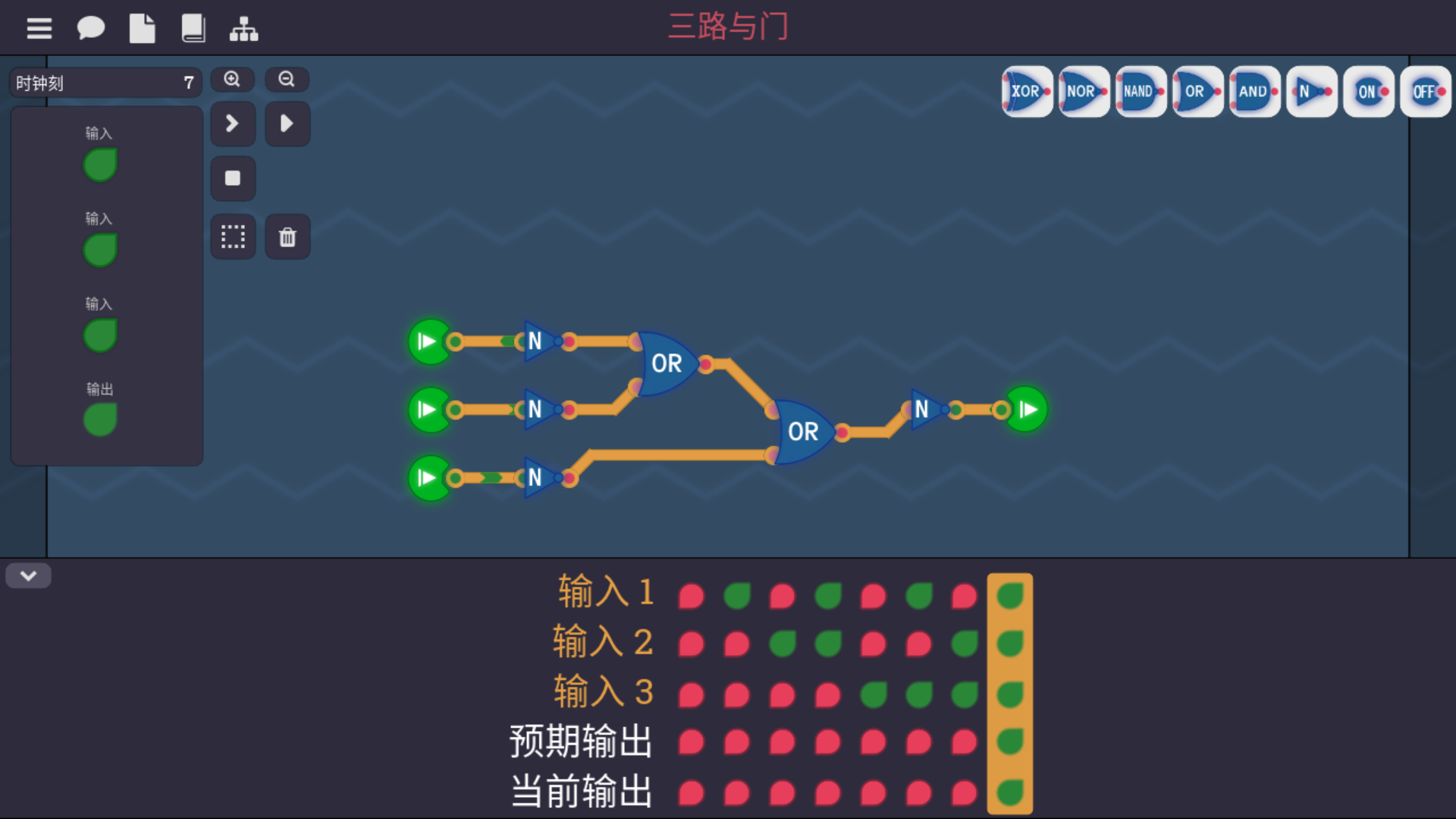

8-2 三输入与门

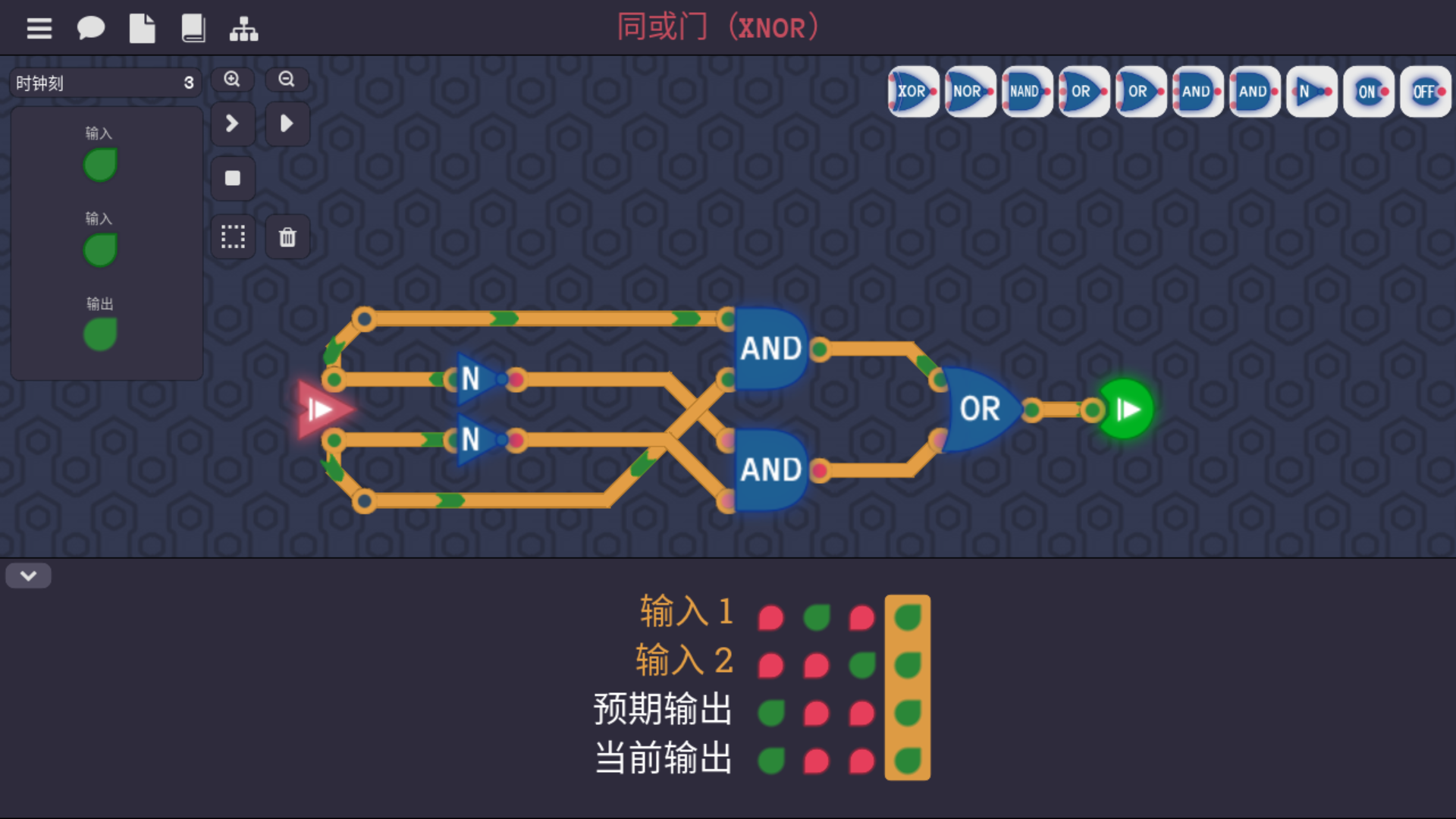

9 同或门
算术运算与存储器
10-1 二进制速算：略

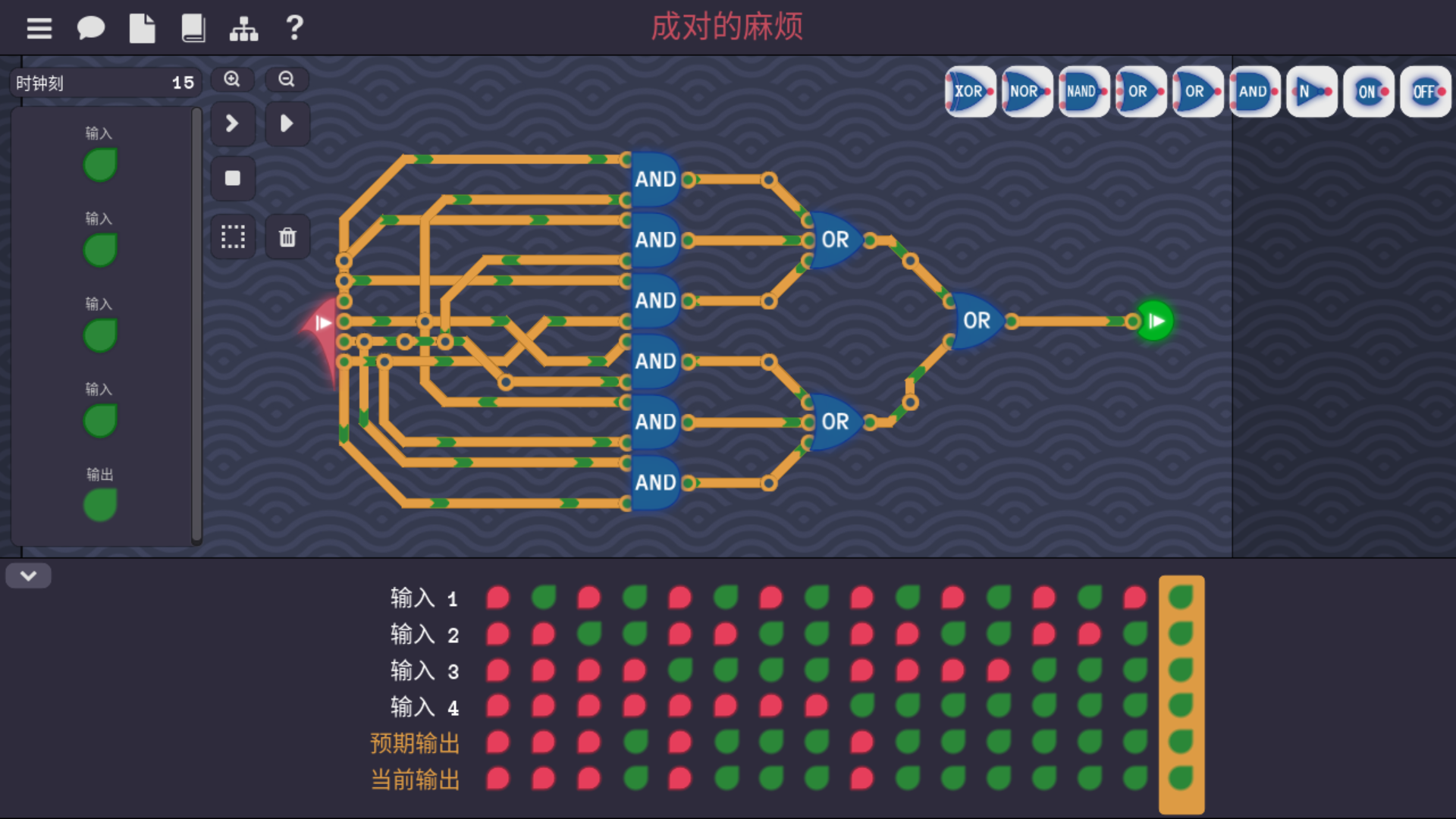

10-2 成对的麻烦
| CD\AB | 00 | 01 | 11 | 10 |
|---|---|---|---|---|
| 00 | 0 | 0 | 1 | 0 |
| 01 | 0 | 1 | 1 | 1 |
| 11 | 1 | 1 | 1 | 1 |
| 10 | 0 | 1 | 1 | 1 |
得到 Y = AB + AC + AD + BC + BD + CD

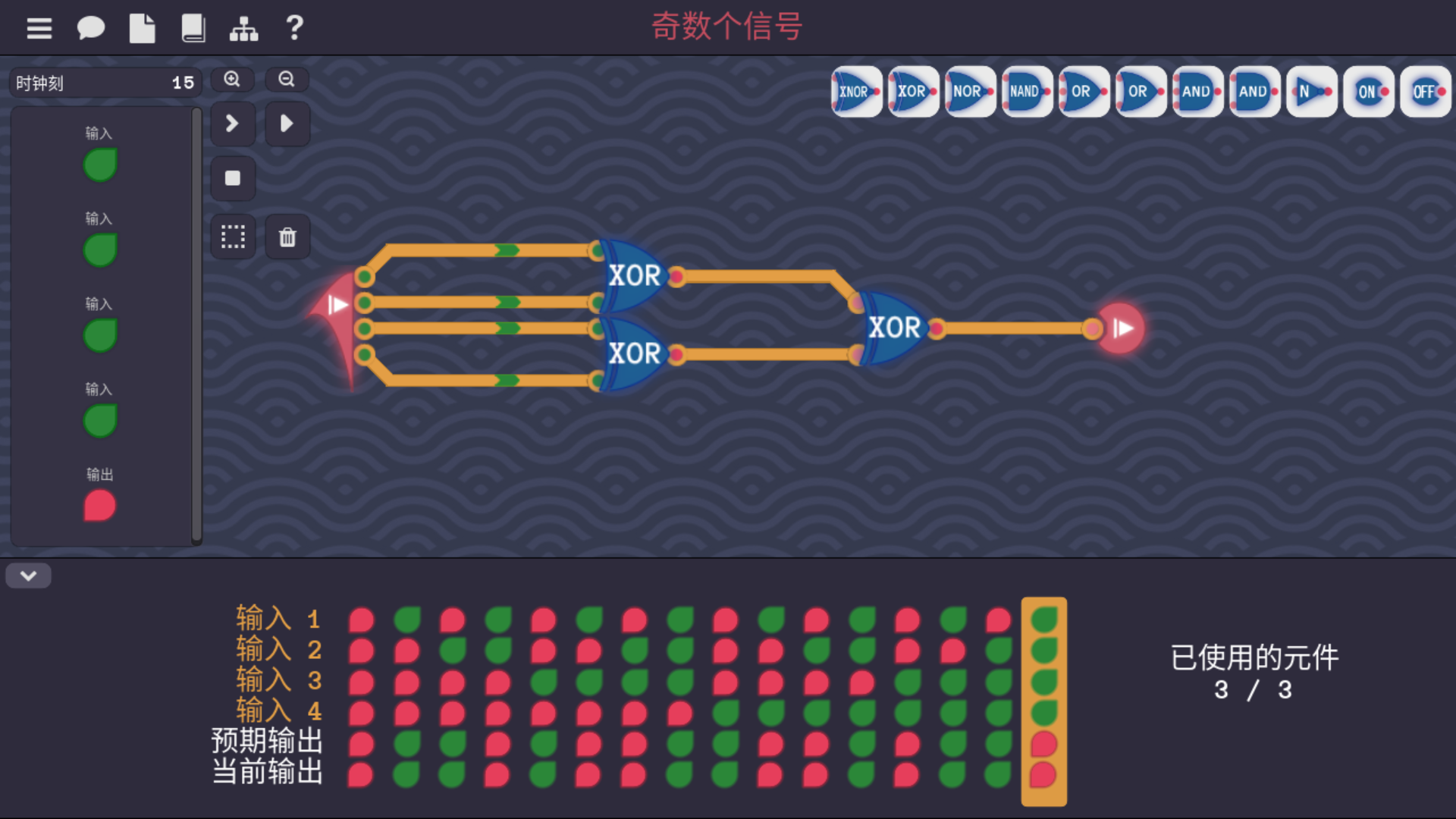

10-3 奇数个信号
| CD\AB | 00 | 01 | 11 | 10 |
|---|---|---|---|---|
| 00 | 0 | 1 | 0 | 1 |
| 01 | 1 | 0 | 1 | 0 |
| 11 | 0 | 1 | 0 | 1 |
| 10 | 1 | 0 | 1 | 0 |
化简后
| 下方C⊕D\右A⊕B | 0 | 1 | 0 | 1 |
|---|---|---|---|---|
| 0 | 0 | 1 | 0 | 1 |
| 1 | 1 | 0 | 1 | 0 |
| 0 | 0 | 1 | 0 | 1 |
| 1 | 1 | 0 | 1 | 0 |
得到 Y = (A ⊕ B) ⊕ (C ⊕ D)
10-4 循环依赖：略

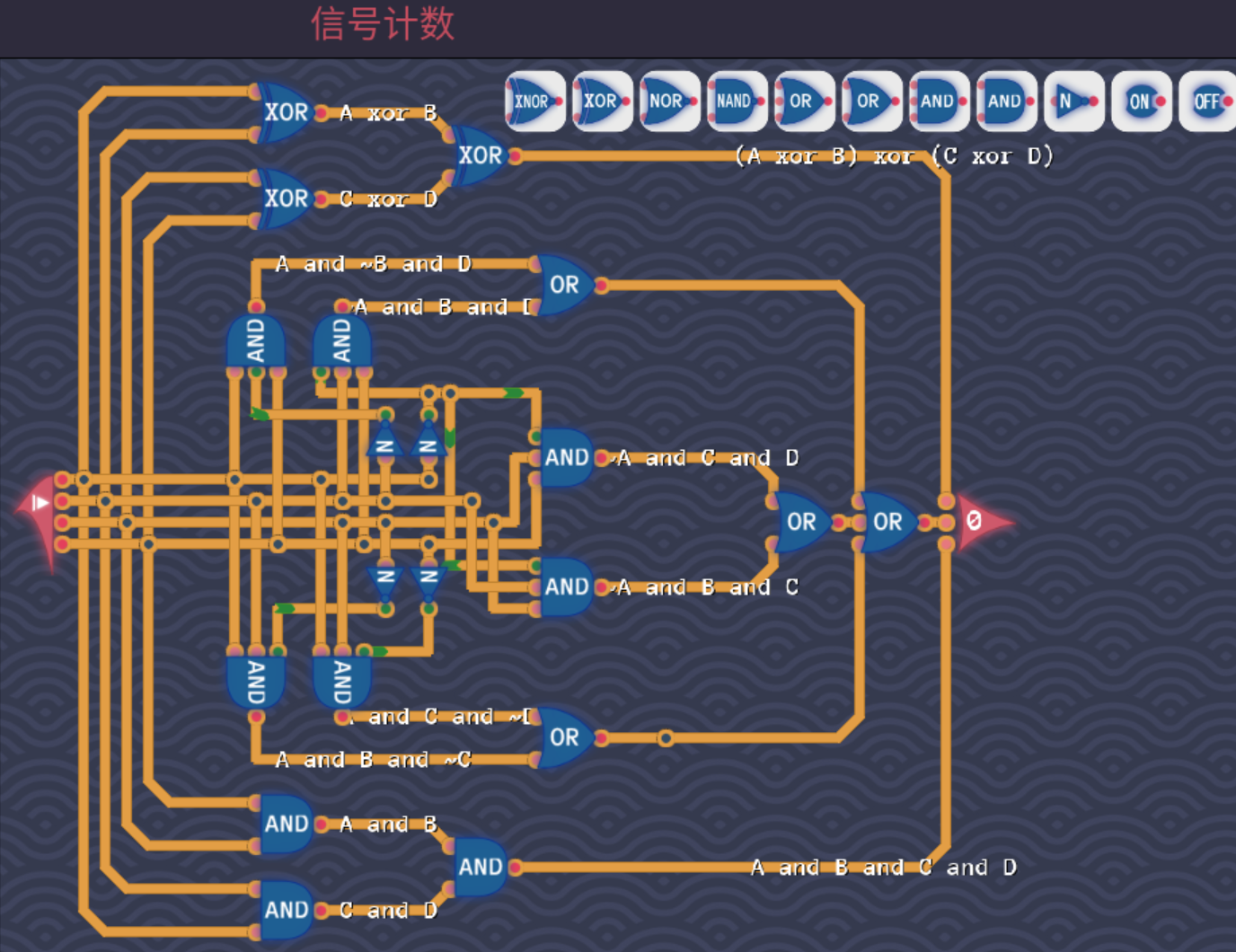

11-1 信号计数
| CD\AB | 00 | 01 | 11 | 10 |
|---|---|---|---|---|
| 00 | 0 | 1 | 2 | 1 |
| 01 | 1 | 2 | 3 | 2 |
| 11 | 2 | 3 | 4 | 3 |
| 10 | 1 | 2 | 3 | 2 |
最后输出的三个比特分别是上、中、下比特，则
上：
| CD\AB | 00 | 01 | 11 | 10 |
|---|---|---|---|---|
| 00 | 1 | 1 | ||
| 01 | 1 | 1 | ||
| 11 | 1 | 1 | ||
| 10 | 1 | 1 |
上 = (A ⊕ B) ⊕ (C ⊕ D)
中：
| CD\AB | 00 | 01 | 11 | 10 |
|---|---|---|---|---|
| 00 | 1 | |||
| 01 | 1 | 1 | 1 | |
| 11 | 1 | 1 | 1 | |
| 10 | 1 | 1 | 1 |
中 = AB(~C)+A(~B)D+AC(~D)+(~A)BD+(~A)CD+(~A)BC
下：
| CD\AB | 00 | 01 | 11 | 10 |
|---|---|---|---|---|
| 00 | ||||
| 01 | ||||
| 11 | 1 | |||
| 10 |
下 = ABCD

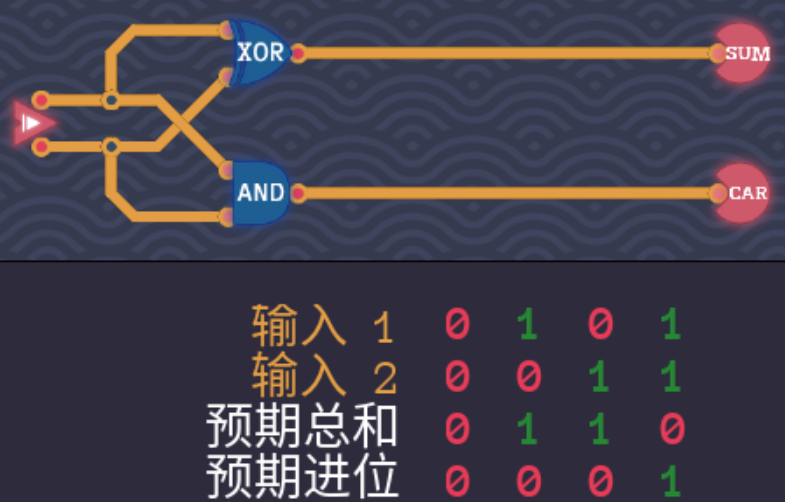

11-2 半加器
| AB | 00 | 01 | 11 | 10 |
|---|---|---|---|---|
| SUM | 0 | 1 | 0 | 1 |
SUM = A⊕B
| AB | 00 | 01 | 11 | 10 |
|---|---|---|---|---|
| CAR | 0 | 0 | 1 | 0 |
CAR = AB
11-3 延迟线：略

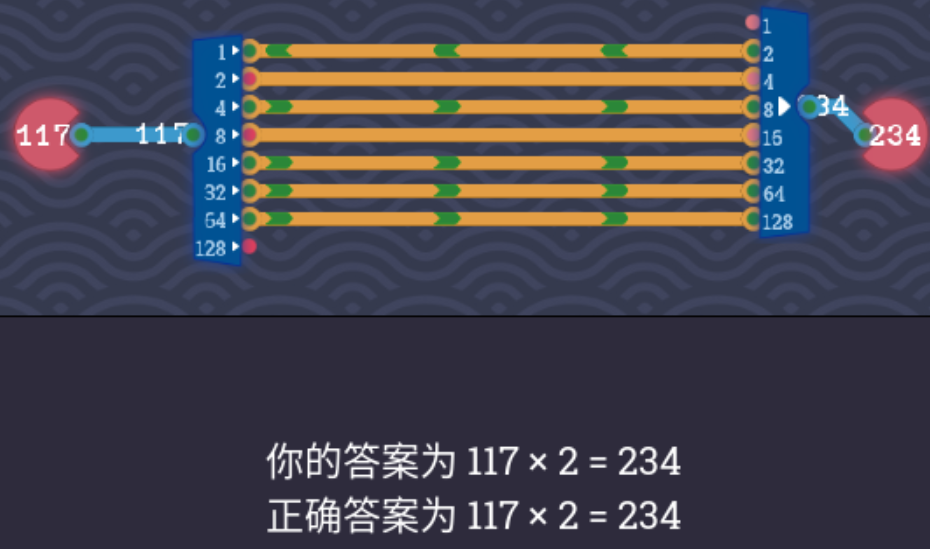

12-1 加倍

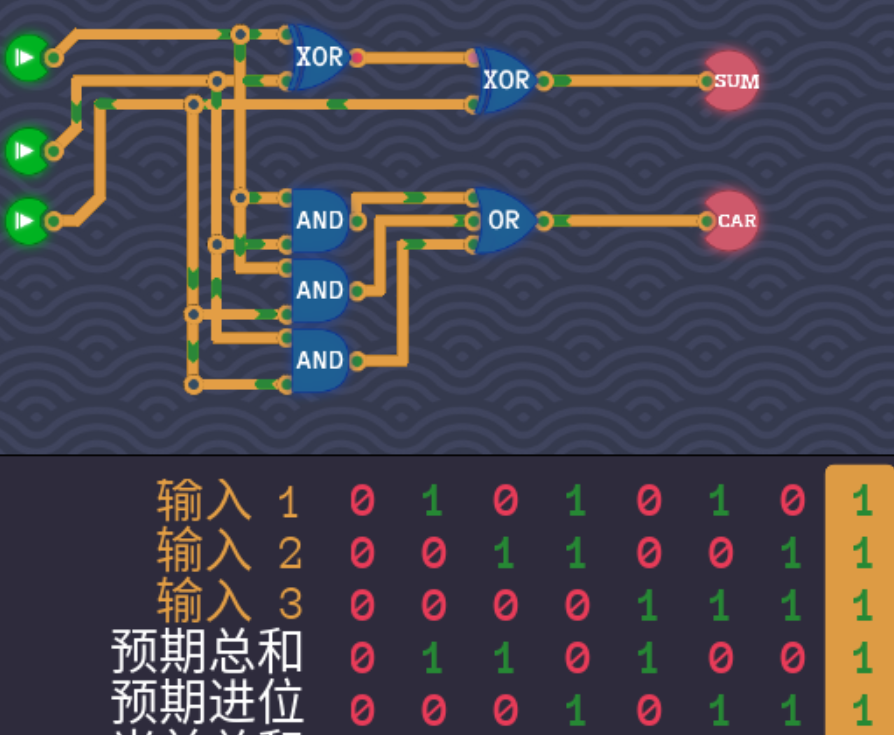

12-2 全加器
12-3 奇变偶不变
缺
13-1 1位开关
缺

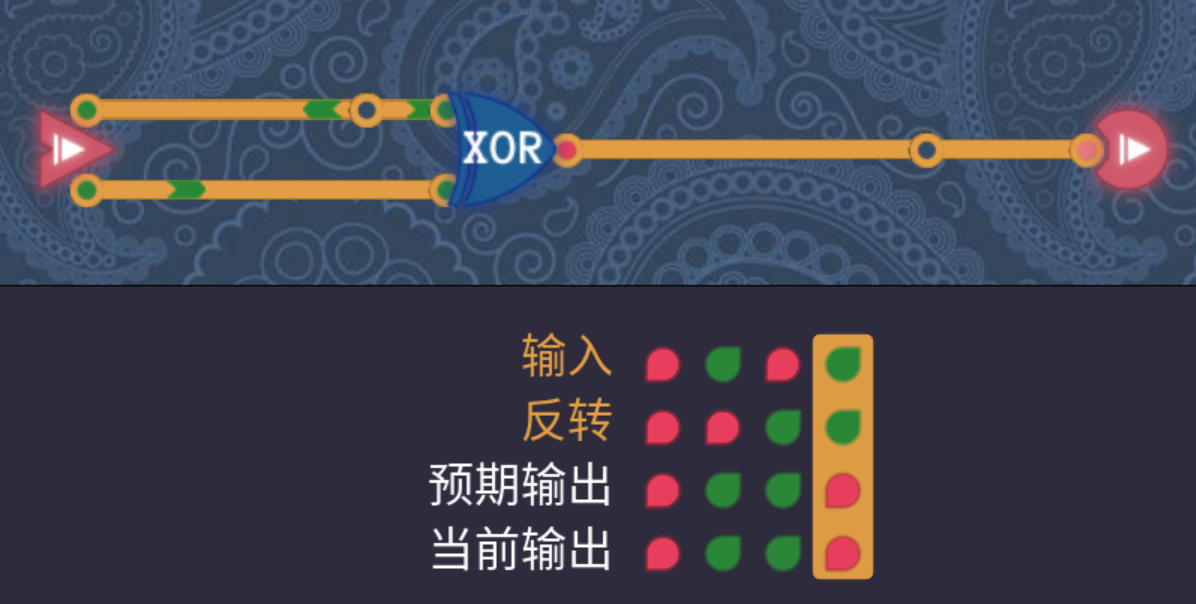

13-2 1位取反器

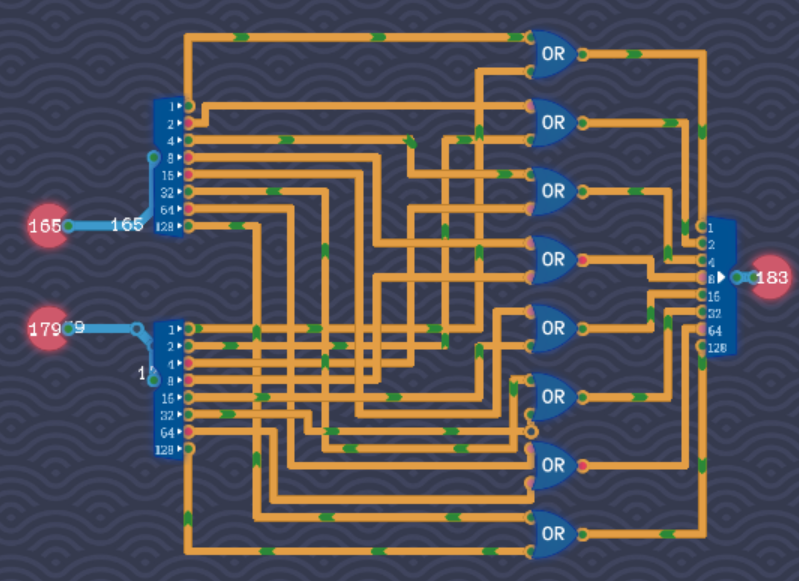

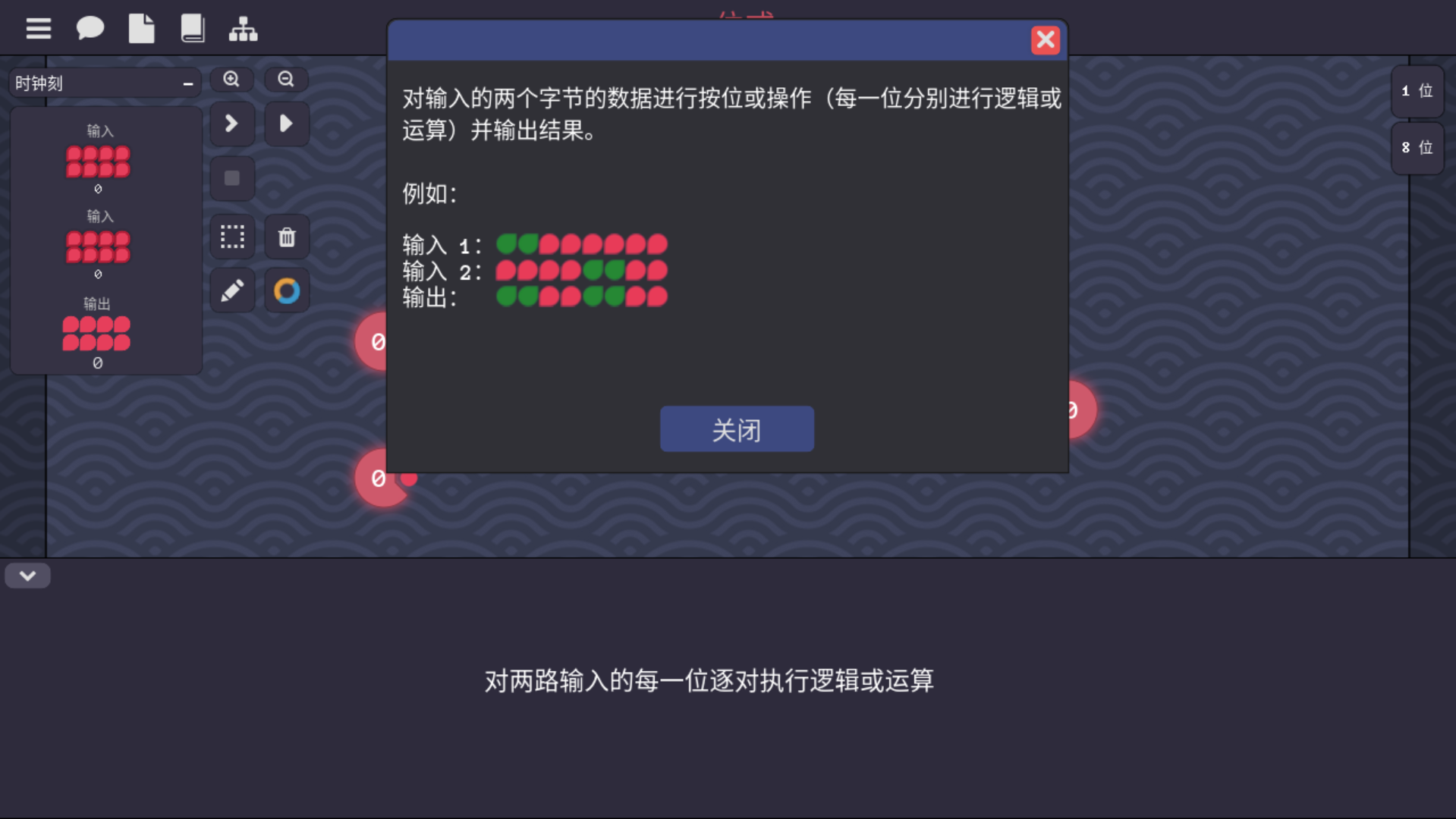

14-1 8位或
